IHHT FiO₂-Rechner – Benutzeranleitung
Überblick
Der IHHT FiO₂-Rechner unterstützt Therapeuten bei der höhenkorrigierten Einstellung von Sauerstoffkonzentrationen (FiO₂) für die Intervall-Hypoxie-Hyperoxie-Therapie (IHHT). Alle Berechnungen basieren auf dem ISA-Troposphärenmodell und berücksichtigen den Wasserdampfdruck (PH₂O = 63 hPa).
Hinweis: Diese Anwendung ist kein Medizinprodukt. Die Verantwortung für die klinische Anwendung liegt beim behandelnden Therapeuten.

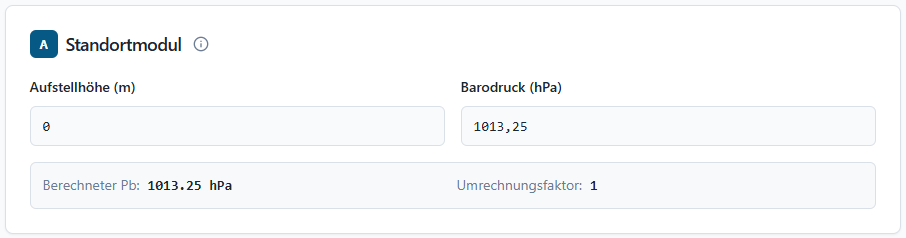

Modul A – Standortmodul
Zweck: Definiert den Aufstellort des IHHT-Geräts. Alle weiteren Module nutzen den hier ermittelten Barodruck als Grundlage.
Bedienung:
- Aufstellhöhe (m): Geben Sie die Höhe Ihres Standorts über dem Meeresspiegel ein (0–2500 m). Der Barodruck wird automatisch nach dem ISA-Modell berechnet.
- Barodruck (hPa): Wird automatisch berechnet. Sie können den Wert auch manuell überschreiben (z. B. anhand eines lokalen Barometers). Bei manueller Eingabe erscheint ein „Zurücksetzen“-Link, um wieder den berechneten Wert zu verwenden.
Ausgabe:
- Berechneter Pb: Der aktuelle Barodruck am Standort in hPa.
- Umrechnungsfaktor: Verhältnis der effektiven Drücke zwischen Meereshöhe und Standort. Ein Wert > 1 bedeutet, dass höhere FiO₂-Werte am Standort nötig sind, um denselben PiO₂ zu erreichen.

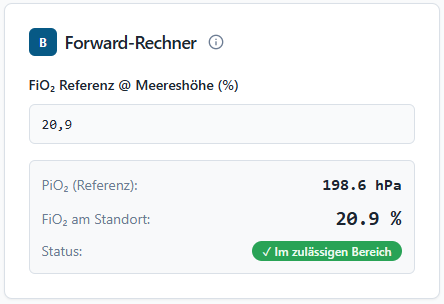

Modul B – Forward-Rechner
Zweck: Rechnet eine FiO₂-Referenz von Meereshöhe auf den eingestellten Standort um, sodass der inspiratorische Sauerstoffpartialdruck (PiO₂) konstant bleibt.
Anwendungsfall: Sie haben eine Therapievorgabe, die auf Meereshöhe basiert (z. B. 12 % FiO₂), und möchten wissen, welchen FiO₂-Wert Sie an Ihrem Standort einstellen müssen.
Bedienung:
- Geben Sie den gewünschten FiO₂-Referenzwert @ Meereshöhe ein (in %).
Ausgabe:
- PiO₂ (Referenz): Der inspiratorische Sauerstoffpartialdruck der Referenz in hPa.
- FiO₂ am Standort: Der einzustellende FiO₂-Wert an Ihrem Standort.
- Status: Farbliche Kennzeichnung, ob der Wert im zulässigen Gerätebereich liegt (9–34 %).

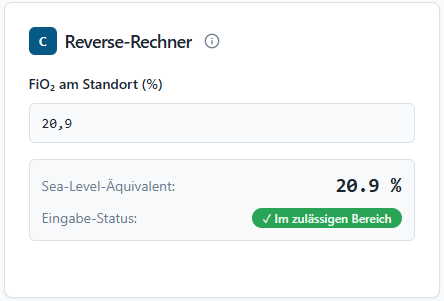

Modul C – Reverse-Rechner
Zweck: Berechnet das Meereshöhe-Äquivalent einer am Standort eingestellten FiO₂ — nützlich zur Dokumentation und Vergleichbarkeit.
Anwendungsfall: Sie haben an Ihrem Standort einen FiO₂-Wert eingestellt und möchten dokumentieren, welchem Meereshöhe-Äquivalent dieser entspricht.
Bedienung:
- Geben Sie den FiO₂-Wert am Standort ein (in %).
Ausgabe:
- Sea-Level-Äquivalent: Der äquivalente FiO₂-Wert auf Meereshöhe.
- Eingabe-Status: Farbliche Kennzeichnung des Eingabewerts.

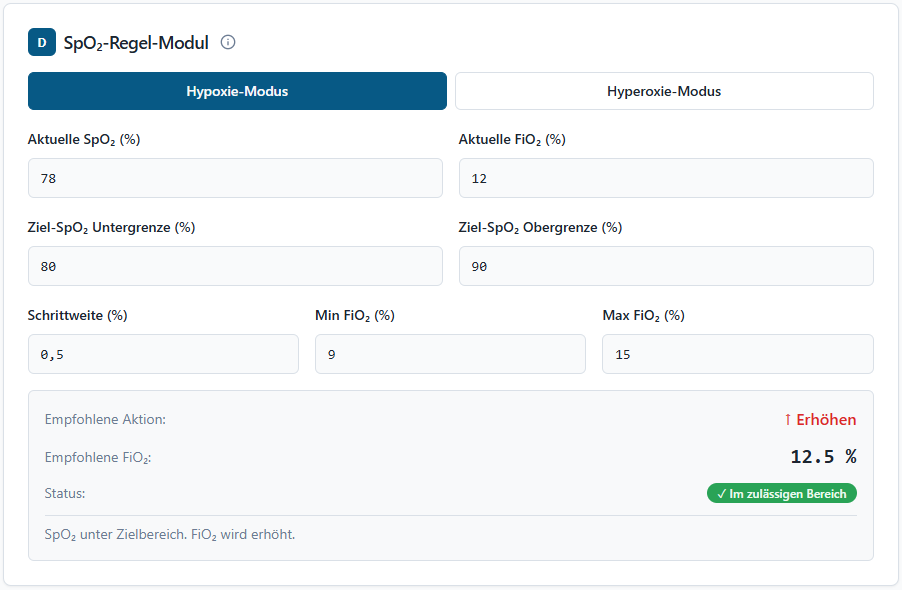

Modul D – SpO₂-Regel-Modul
Zweck: Regelbasierte FiO₂-Anpassung anhand der aktuellen peripheren Sauerstoffsättigung (SpO₂). Unterstützt Hypoxie- und Hyperoxie-Modi.
Modi:
- Hypoxie-Modus: Für Hypoxie-Phasen mit niedrigem FiO₂ (Standard: 9–15 %).
- Hyperoxie-Modus: Für Hyperoxie-Phasen mit erhöhtem FiO₂ (Standard: 30–34 %).
Bedienung:
- Wählen Sie den gewünschten Modus (Hypoxie oder Hyperoxie).
- Geben Sie die aktuelle SpO₂ des Patienten ein (in %).
- Geben Sie die aktuelle FiO₂ ein (in %).
- Passen Sie bei Bedarf die Zielgrenzen, Schrittweite sowie Min-/Max-FiO₂ an.
Ausgabe:
- Empfohlene Aktion: ↑ Erhöhen, ↓ Senken oder = Halten.
- Empfohlene FiO₂: Der vorgeschlagene neue FiO₂-Wert.
- Status: Beschreibung der aktuellen Situation.
Logik:
- SpO₂ unter Zielbereich → FiO₂ wird um die Schrittweite erhöht.
- SpO₂ über Zielbereich → FiO₂ wird um die Schrittweite gesenkt.
- SpO₂ im Zielbereich → FiO₂ wird gehalten.
Sprachumschaltung
Über die Schaltfläche EN/DE oben rechts im Header können Sie zwischen Deutsch und Englisch wechseln. Alle Texte, Labels und Statusmeldungen werden entsprechend angepasst.
Geräte-Grenzwerte
Der Rechner verwendet folgende Standard-Grenzwerte:
| Parameter | Wert |
|---|---|
| Min FiO₂ (Gerät) | 9 % |
| Max FiO₂ (Gerät) | 34 % |
| PH₂O | 63 hPa |
| Pb Referenz (Meereshöhe) | 1013,25 hPa |
Statusanzeige:
- 🟢 Grün: Wert im zulässigen Bereich
- 🟡 Gelb: Wert nahe am Grenzwert (±1 %)
- 🔴 Rot: Wert außerhalb des Gerätebereichs
Stand: Februar 2026
Glossar
Druck- und Gasgrößen
| Begriff | Erklärung |
|---|---|
| FiO₂ (Fraction of inspired Oxygen) | Sauerstoffanteil im eingeatmeten Gasgemisch, angegeben in % (z. B. 12,0 %). |
| Pb (Barodruck) | Umgebungs-Luftdruck am Standort in hPa. Sinkt mit zunehmender Höhe und variiert mit dem Wetter. |
| PO₂ (Sauerstoffpartialdruck) | „Sauerstoffdruckanteil“ innerhalb eines Gasgemischs. Physikalisch: Anteil × Gesamtdruck. |
| PH₂O (Wasserdampfdruck) | In den Atemwegen ist die Luft bei 37 °C praktisch gesättigt; Wasserdampf „nimmt Platz weg“. Typischer Wert: ≈ 63 hPa. |
| PiO₂ (inspiratorischer PO₂) | Sauerstoffpartialdruck im eingeatmeten, befeuchteten Gas in den Atemwegen. Das ist die Zielgröße, die sinnvoll konstant gehalten werden kann. |
Messwerte am Patienten
| Begriff | Erklärung |
|---|---|
| SpO₂ | Periphere Sauerstoffsättigung, gemessen per Pulsoximeter. Kein Druck, sondern „Beladungsgrad“ von Hämoglobin in %. |
| PaO₂ | Arterieller Sauerstoffpartialdruck (nur per Blutgasanalyse bestimmbar). SpO₂ korreliert über die Sauerstoff-Dissoziationskurve, aber nicht 1:1. |
